स्पेक्ट्रम विश्लेषकशोर मापने के लिए एक शक्तिशाली उपकरण है। सामान्य तौर पर, स्पेक्ट्रम विश्लेषक शक्ति (या वोल्टेज) और आवृत्ति के बीच संबंध प्रदर्शित कर सकते हैं, जो शोर वर्णक्रमीय घनत्व वक्र के समान है। वास्तव में, कुछ स्पेक्ट्रम विश्लेषकों के पास ऑपरेशन का एक विशेष तरीका होता है जो माप परिणामों को सीधे वर्णक्रमीय घनत्व इकाइयों (यानी एनवी / आरटी-हर्ट्ज) में प्रदर्शित करने की अनुमति देता है। अन्य मामलों में, माप की प्रासंगिक इकाई को वर्णक्रमीय घनत्व इकाइयों में परिवर्तित करने के लिए माप परिणाम को सुधार कारक से गुणा किया जाना चाहिए।
स्पेक्ट्रम विश्लेषक, पसंदऑसिलोस्कोप, डिजिटल और एनालॉग दोनों हैं। किसी एनालॉग द्वारा वर्णक्रमीय वक्र उत्पन्न करने की एक विधिस्पेकट्रूम विशेष्यग्यफ़िल्टर के मापा आउटपुट मान को प्लॉट करते समय विभिन्न आवृत्तियों पर एक बैंड-पास फ़िल्टर को स्वीप करना है। एक अन्य दृष्टिकोण सुपरहेटरोडाइन रिसेप्शन का उपयोग करना है, जो विभिन्न आवृत्तियों पर स्थानीय ऑसिलेटर की स्कैनिंग करता है। हालाँकि, डिजिटल स्पेक्ट्रम विश्लेषक स्पेक्ट्रम उत्पन्न करने के लिए तेज़ फूरियर ट्रांसफ़ॉर्म का उपयोग करते हैं (अक्सर सुपरहेटरोडाइन प्राप्त करने वाली तकनीक के साथ उपयोग किया जाता है)।

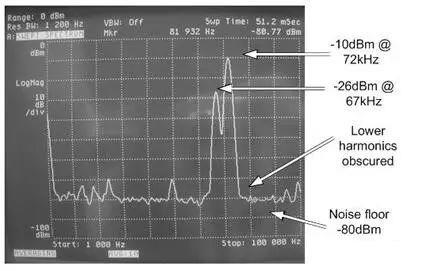

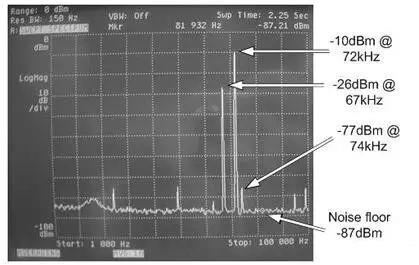

हालाँकि उपयोग किए गए स्पेक्ट्रम विश्लेषक विभिन्न मॉडलों के हैं, फिर भी कुछ प्रमुख मापदंडों पर विचार करने की आवश्यकता है। प्रारंभ और समाप्ति आवृत्तियाँ उस आवृत्ति सीमा को दर्शाती हैं जिस पर बैंडपास फ़िल्टर स्कैन किया जाता है। रिज़ॉल्यूशन बैंडविड्थ फ़्रीक्वेंसी रेंज में स्कैन किए गए बैंडपास फ़िल्टर की चौड़ाई है। रिज़ॉल्यूशन बैंडविड्थ को कम करने से स्कैन समय को बढ़ाते हुए स्पेक्ट्रम विश्लेषक की अलग-अलग आवृत्तियों पर संकेतों को संसाधित करने की क्षमता बढ़ जाएगी। चित्र 1 स्कैन फ़िल्टर के संचालन को दर्शाता है। चित्र 2 और चित्र 3 तब प्राप्त परिणाम दिखाते हैं जब एक ही स्पेक्ट्रम विश्लेषक विभिन्न रिज़ॉल्यूशन बैंडविड्थ का उपयोग करता है। चित्र 2 में, क्योंकि रिज़ॉल्यूशन बैंडविड्थ बहुत छोटा सेट किया गया है, असतत आवृत्ति घटकों (यानी, 150 हर्ट्ज) को ठीक से नियंत्रित किया जाता है। दूसरी ओर, चित्र 3 में, असतत आवृत्ति घटक (यानी, 1200 हर्ट्ज) को ठीक से नियंत्रित नहीं किया गया है क्योंकि रिज़ॉल्यूशन बैंडविड्थ बहुत बड़ा होना तय है।
आकृति 1।
चित्र 2।
चित्र तीन।
