एसडीएस सीरीज डीप मेमोरी डिजिटल स्टोरेज ऑसिलोस्कोप

- बैंडविड्थ: 100 मेगाहर्ट्ज -300 मेगाहर्ट्ज दोहरे चैनल के साथ
- नमूना दर:1जीएस/सेकेंड-3.2जीएस/सेकेंड
- 10प्रत्येक चैनल के लिए एम रिकॉर्ड लंबाई
- मल्टी-फंक्शन; ऑटो-स्केल, पास/फेल, और करंट-माप

जांच भेजें

अब बात करो

उत्पाद का परिचय

एसडीएस सीरीज डीप मेमोरीडिजिटल स्टोरेज ऑसिलोस्कोप

- बैंडविड्थ: 100 मेगाहर्ट्ज - 300मेगाहर्ट्ज दोहरे चैनल के साथ
- नमूना दर : 1जीएस/सेकेंड - 3.2जीएस/सेकेंड
- 10प्रत्येक चैनल के लिए एम रिकॉर्ड लंबाई
- मल्टी-फंक्शन: ऑटो-स्केल, पास/फेल, और करंट-माप
- लैन रिमोट कंट्रोल
- समर्थित एससीपीआई और लैबव्यू

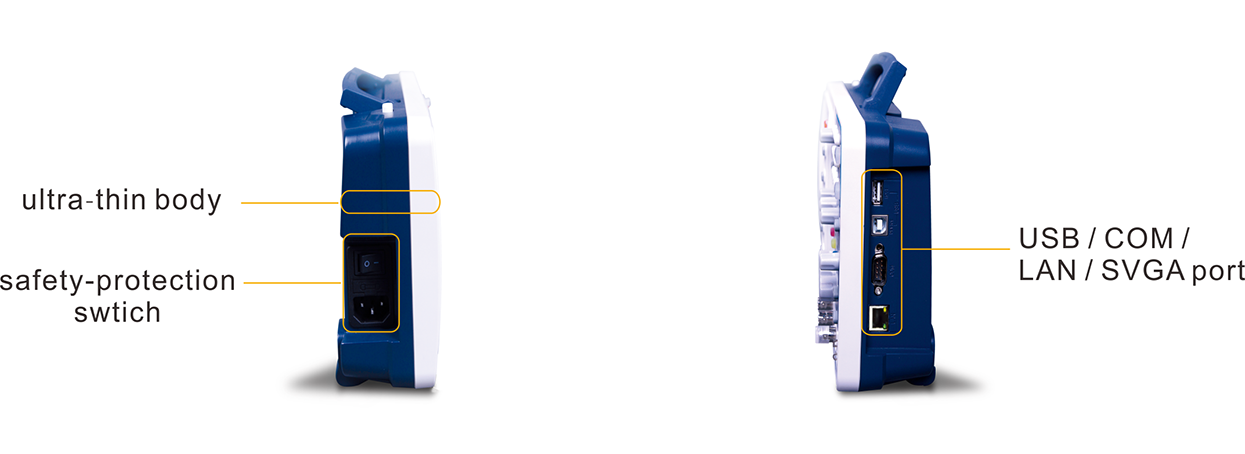

- आसान पोर्टेबिलिटी के साथ स्मार्ट डिज़ाइन
- बड़ा 8 इंच 800 x 600 पिक्सल डिस्प्ले
- वैकल्पिक बैटरी उपलब्ध है

10M रिकॉर्ड लंबाई

एसडीएस श्रृंखला 10Mpts रिकॉर्ड लंबाई का उपयोग करती है, तरंगरूप विवरण को ट्रैक करना आसान है। अधिकतम नमूना दर को लंबी अवधि में रखें, प्रत्येक तरंग रूप परिवर्तन को कैप्चर करें।

ऑटो-स्केल फ़ंक्शन

वैकल्पिक बड़ी मात्रा वाली बैटरी, फ्लोटिंग माप का समर्थन करती है। ले जाने में सुविधाजनक.

तरंगरूप रिकॉर्ड/प्ले

एसडीएस सीरीज वेवफॉर्म रिकॉर्ड/प्ले फंक्शन सपोर्ट 2-चैनल वेवफॉर्म रिकॉर्ड। इसके अलावा, पास/फेल वेवफॉर्म भी रिकॉर्ड करने में सक्षम है। 1000 फ्रेम रिकॉर्ड क्षमता। विवरण का विश्लेषण करने के लिए वेवफ़ॉर्म रीप्ले का समर्थन करें।

एसवीजीए फ़ंक्शन

एसडीएस ऑसिलोस्कोप 800 x 600 एसवीजीए पोर्ट प्रदान करता है। ऑसिलोस्कोप सामग्री इस प्रकार बाहरी मॉनिटर या प्रोजेक्टर पर प्रदर्शित हो सकती है। यह उत्पादन लाइन की निगरानी, बैठक चर्चा और पाठ्यक्रम प्रदर्शन में मदद करता है।

बैटरी फ़ंक्शन

विशिष्ट पैरामीटर विवरण

ओवन के बारे में

विशेष विवरण

नमूना	एसडीएस7102	एसडीएस8102	एसडीएस7202	एसडीएस8202	एसडीएस8302	एसडीएस9302
बैंडविड्थ	100 मेगाहर्ट्ज		200 मेगाहर्ट्ज		300 मेगाहर्ट्ज
नमूना दर	1जीएस/एस	2जीएस/एस	1जीएस/एस	2जीएस/एस	2.5जीएस/एस	3.2जीएस/एस
क्षैतिज स्केल (s/div)	2ns/div-100s/div, चरण दर चरण 1~2~5		1ns/div-100s/div, चरण दर चरण 1~2~5
प्रदर्शन	8"रंग एलसीडी, 800 x 600 पिक्सेल
चैनल	2 + 1 (बाहरी)
रिकॉर्ड लंबाई	10M
लंबवत रिज़ॉल्यूशन (ए/डी)	8 बिट्स (2 चैनल एक साथ)
लंबवत संवेदनशीलता	2mV/div~10V/div
ट्रिगर प्रकार	किनारा, पल्स, वीडियो, ढलान और वैकल्पिक
संचार इंटरफेस	यूएसबी होस्ट, यूएसबी डिवाइस, पास/फेल, लैन, वीजीए (वैकल्पिक), या आरएस232 (वैकल्पिक)
बैटरी (वैकल्पिक)	7.4V, 8000mA
आयाम (डब्ल्यू × एच × डी)	340 × 155 × 70 (मिमी)
वजन (पैकेज के बिना)	1.80 किग्रा
